SMART AIR CIRCULATION

1. Tujuan [Kembali]

a. Mengetahui dan memahami aplikasi mux-demux

b. Dapat membuat rangkaian aplikasi mux-demux

c. Dapat menjelaskan prinsip kerja rangkaian aplikasi mux-demux yakni sirkulasi udara cerdas

2. Alat dan Bahan [Kembali]

A. Alat

• Baterai



           Gambar Baterai



• Power Supply





• Voltmeter


B. Bahan

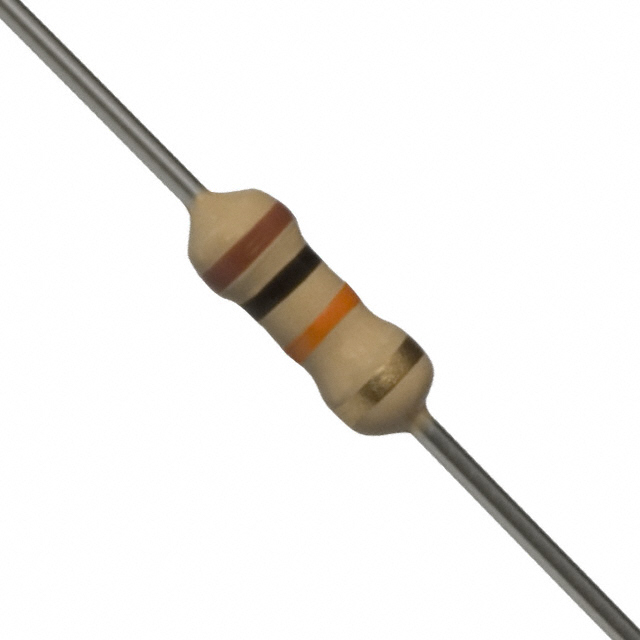

• Resistor

Specifications
Resistance (Ohms)	2,2K,10K,90K, 440K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

• Dioda 1N4007

Spesifikasi :

• Package Type: Available in DO-41 & SMD Packages
• Diode Type: Silicon Rectifier General Usage Diode
• Max Repetitive Reverse Voltage is: 1000 Volts
• Average Fwd Current: 1000mA
• Non-repetitive Max Fwd Current: 30A
• Max Power Dissipation is: 3W
• Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

• Transistor NPN BC547

Spesifikasi :

Transistor Type : NPN

Voltage – Collector Emitter Breakdown (Max) : 45 V

Current- Collector (Ic) (Max) : 100mA

Power – Max : 625 mW

DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V

Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA

Frequency – Transition : 300MHz

Current- Collector Cutoff (Max) : -

Mounting Type : Through Hole

Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads

Packaging : Tape & Box (TB

Lead Free Status : Lead Free

RoHs Status : RoHs Compliant

• Potentiometer (POT)

                  Spesifikasi Potentiometer:

    ·         Jenis: Rotary a.k.a Radio POT

    ·         Tersedia dalam nilai resistansi yang berbeda seperti 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

    ·         Peringkat Daya: 0.3W

    ·         Tegangan Input Maksimum: 200Vdc

    ·         Kehidupan Rotasi: 2000K siklus

• Relay

Spesifikasi :

• Trigger Voltage (Voltage across coil) : 12V DC
• Trigger Current (Nominal current) : 70mA
• Maximum AC load current: 10A @ 250/125V AC
• Maximum DC load current: 10A @ 30/28V DC
• Compact 5-pin configuration with plastic moulding
• Operating time: 10msec Release time: 5msec
• Maximum switching: 300 operating/minute (mechanically)

Gerbang NOT 7404

 Spesifikasi

OP AMP LM741

 Spesifikasi

• Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
• Gain tegangan besar adalah 100 dB
• Lebar pita lebar adalah 1MHz
• Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
• Rentang catu daya tunggal adalah dari 3V ke 32V
• Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
• Penyaluran arus pasokan sangat rendah, yaitu 500 μA
• 2mV tegangan rendah i / p offset
• Mode umum rentang tegangan i / p terdiri dari ground
• Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar

• Buzzer

 Spesifikasi Buzzer

1. Rated Voltage : 12V

2. DC Operating Voltage : 4 to 8V

3. DC Rated Current* : ≤30mA

4. Sound Output at 10cm* : ≥85dB

5. Resonant Frequency : 2300 ±300Hz

6. Tone : Continuous

7. Operating Temperature : -25°C to +80°C

8. Storage Temperature : -30°C to +85°C

9. Weight : 2g

*Value applying at rated voltage (DC)

• LED



   Spesifikasi :


  * Superior weather resistance

  * 5mm Round Standard Directivity


  * UV Resistant Eproxy

  * Forward Current (IF): 30mA

  * Forward Voltage (VF): 1.8V to 2.4V

  * Reverse Voltage: 5V

  * Operating Temperature: -30℃ to +85℃

  * Storage Temperature: -40℃ to +100℃

  * Luminous Intensity: 20mcd

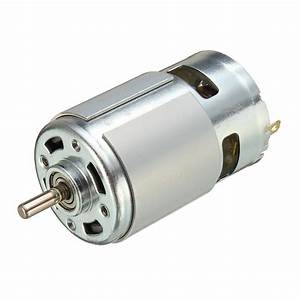

• Motor DC

 DC Motor Specifications

• Standard 130 Type DC motor
• Operating Voltage: 4.5V to 9V
• Recommended/Rated Voltage: 6V
• Current at No load: 70mA (max)
• No-load Speed: 9000 rpm
• Loaded current: 250mA (approx)
• Rated Load: 10g*cm
• Motor Size: 27.5mm x 20mm x 15mm
• Weight: 17 grams

10. Potensiometer

A. Spesifikasi

• Type: Rotary a.k.a Radio POT
• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
• Power Rating: 0.3W
• Maximum Input Voltage: 200Vdc
• Rotational Life: 2000K cycles

Encoder  (IC 74LS147)

Spesifikasi

• It operates at 4.5V to 5.5 DC voltage.
• It delivers output current from low 70µA to high 8mA
• It operates at the temperature from -55℃ to 70℃
• Logic Case packaging type: DIP
• Mounting Type: Through Hole

Sensor Flame

FLAME SENSOR PIN DETAILS:

SENSOR PIN	DESCRIPTION
VCC	+5 V DC
GND	Ground of Arduino Uno
Do	Digital Output
Ao	Analog output

FUTURES OF THE FLAME SENSOR:
1. Detect fire, detect light source and sensitive to light with wavelenghth of 940nm.
2. Interface:Analog or digital.
3. Supply Voltage: +5 V.
4. Detection range: 20cm (1V) ~ 100cm (4.8V).

SENSOR PIN

DESCRIPTION

VCC

+5 V DC

GND

Ground of Arduino Uno

Do

Digital Output

Ao

Analog output

Sound Sensor



• ·        Tegangan kerja: DC 3.3-5V
• ·        Sensitivitas yang Dapat Disesuaikan
• ·        Dimensi: 32 x 17 mm
• ·        Indikasi keluaran sinyal
• ·        Output sinyal saluran tunggal
• ·        Dengan lubang baut penahan, pemasangan yang mudah
• ·        Mengeluarkan level rendah dan sinyal menyala ketika ada suara
• ·        Output berupa digital switching output (0 dan 1 high dan low)

Sensor MQ2

Spesifikasi :

1. Catu daya pemanas : 5V AC/DC
2. Catu daya rangkaian : 5VDC
3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
4.  Keluaran : analog (perubahan tegangan)

Sensor Ultraviolet (APDS – 9002)

Spesifikasi

• Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

3. Dasar Teori [Kembali]

• RESISTOR

Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :

Simbol Resistor

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :

Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :

1. Dua pita pertama dan kedua menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.

3. Dan terakhir, pita keempat menentukan nilai toleransi.

Rumus Resistor:

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :
Rtotal = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :
R_total = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

• Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Gambar Simbol Dioda

Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

C. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3. Rumus

• Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Simbol Transistor NPN BC547

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

h_FE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

h_FE = arus yang dicapai

Rumus dari Transitor adalah :

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor

 Pemberian bias

        Ada beberapa macam rangkaian pemberian bias, yaitu:

 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.

2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.

Flame Sensor

Salah satu detektor yang memiliki fungsi terpenting adalah detektor api atau yang biasa disebut dengan Flame Detector yang mampu mengaktifkan alarm bila mendeteksi adanya percikan api yang berisiko menyebabkan bencana kebakaran. Namun, saat memilih Flame Detector, pengguna diharuskan telah benar-benar paham atas prinsip dari alat detektor tersebut dan meninjaunya demi mendapatkan Flame Detector yang sesuai dengan aktivitas di dalam lokasi dan tingkat kebutuhannya, serta bagaimana konsekuensi risiko yang mungkin terjadi.

Prinsip Flame Detektor tersebut menggunakan metode optik yang bekerja seperti UV (ultraviolet) dan IR (infrared), pencitraan visual api, serta spektroskopi yang berfungsi untuk mengidentifikasi percikan api atau flame. Reaksi intens bahan yang memicu kebakaran dapat ditandai dari UV, terlihatnya emisi karbondioksida, dan radiasi dari infrared. Flame Detector juga mampu membedakan antara False Alarm atau peringatan palsu dengan api kebakaran sungguhan melalui komponen sistem yang dirancang dengan fungsi mendeteksi adanya penyerapan cahaya yang terjadi pada gelombang tertentu.

Tingkat potensi risiko kebakaran dari setiap jenis bahan semakin meluas mengingat semakin canggihnya teknologi penginderaan api atau teknologi Flame Sensing. Pada umumnya bahan bakar industri yang tergolong mudah terbakar antara lain: bensin, hidrogen, belerang, alkohol, LNG/LPG, minyak tanah, kertas, disel, kayu, jet bahan bakar, tekstil, ethylene, dan pelarut.

Gambar 14. Grafik Respon Flame Sensor



- Sound Sensor

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.

Spesifikasi :

• Sensitivitas dapat diatur (pengaturan manual pada potensiometer)
• Condeser yang digunakan memiliki sensitivitas yang tinggi
• Tegangan kerja antara 3.3V – 5V
• Terdapat 2 pin keluaran yaitu tegangan analog dan Digital output
• Sudah terdapat lubang baut untuk instalasi
• Sudah terdapat indikator led

Konfigurasi pin:

Grafik:

•


Sensor Ultraviolet (APDS – 9002)




Sensor yang mendeteksi adanya cahaya terang dan gelap.



Pinout



Spesifikasi






Grafik Respon Sensor

• Sensor Gas MQ2

    Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor MQ2 memiliki symbol seperti gambar di bawah ini :

Gambar Simbol Sensor MQ2

Berikut ini adalah gambar grafik respon sensitifiras sensor MQ2

• 8. Multiplexer IC 4052






  Multiplexer sering disebut sebagai Mux atau Mpx untuk mempermudah pengucapan. Komponen ini adalah susunan logika yang memiliki beberapa jalur input, kemudian memindahkannya pada sebuah jalur output saja. Rangkaian digital ini memiliki kecepatan sangat tinggi dalam meneruskan perintah yang sudah diseleksi dengan beberapa logika untuk dipindahkan ke satu jalur. Perintah berupa sinyal digital atau biner diubah menjadi sinyal analog menggunakan transistor untuk kemudian diteruskan ke proses selanjutnya.

  Ø  Klasifikasi Multiplexer

  • 16-1 Multiplexer (4 Baris)
  • 8-1 Multiplexer (3 Baris)
  • 4-1 Multiplexer (2 Baris)
  • 2-1 Multiplexer (1 Baris)

  Ø  Sirkuit Terpadu Multiplexing

  IC NO.	FUNGSI	OUTPUT
  74157	Quad 2 : 1 Mux	Output sama dengan input yang dimasukkan
  74158	Quad 2 : 1 Mux	Output berlawanan dengan input
  74153	Dual 4 : 1 Mux	Output sama dengan input
  74352	Dual 4 : 1 Mux	Output berlawanan dengan input
  74151	8 : 1 Mux	Output berlawanan dengan input
  74150	16 : 1 Mux	Output berlawanan dengan input

  Apa Fungsi Multiplexer?

  Seperti yang sudah dijelaskan di atas, bahwa multiplexer digunakan untuk menyeleksi data untuk kemudian dipindahkan ke satu jalur. Data tersebut diseleksi berdasarkan logika yang dipasangkan oleh operator itu sendiri. Penggunaan mux juga meningkatkan efisiensi transmisi data, sehingga menjadi jauh lebih cepat dibanding tidak menggunakannya.



  ilustrasi sederhana cara kerja multiplexer

  Ada beberapa aplikasi Mux yang bisa Anda simak berikut ini:

  1.      Sistem Komunikasi

  Penggunaan komponen ini memungkinkan digunakannya sistem komunikasi, seperti stasiun Tributary, Relay, dan sistem transmisi, sehingga menjadi lebih cepat dan efisien. Tidak hanya itu, proses transmisi berbagai jenis data seperti audio dan video dapat digunakan bersamaan.

  2.      Jaringan Telepon

  Sinyal radio yang berasal dari berbagai perangkat akan diintegrasikan ke dalam satu jalur menggunakan multiplexer, kemudian signal tersebut diteruskan ke perangkat tujuan Anda.

  3.      Hard Drive Komputer

  Penggunaan multiplexer bertujuan untuk mengurangi jalur yang terhubung langsung dengan hard drive dengan komponen lain dalam komputer, agar penyimpanan bisa dilakukan dengan maksimal dan minim kesalahan.

  4.      Transmisi Sistem Komputer Satelit

  Mux juga digunakan untuk mentransmisikan data dari komputer satelit ke sistem di bumi menggunakan satelit GPS.




  IC CD4052 adalah IC Multiplexer dan Demultiplexer tegangan tinggi berbasis CMOS. IC umumnya digunakan dalam rangkaian di mana MUX 4: 1 atau DEMUX 1: 4 diperlukan dalam Desain rangkaian Logika yang Dapat Diprogram. Ini dapat menangani tegangan analog dan digital sehingga dapat digunakan dalam konverter Analog ke Digital dan Digital ke Analog.

  CD4052 as 4:1 Multiplexer:

      CD4052 dapat digunakan sebagai Multiplexer 4:1, yaitu dapat mengambil input dari 4-channel dan mengubahnya menjadi output saluran tunggal berdasarkan pin pilihan saluran. Dalam kasus kami empat saluran Input adalah X0Y0, X1Y1, X2Y2 dan X3 dan Y3 dan saluran output tunggal adalah X,Y. Output pada saluran tunggal ditentukan berdasarkan pin pilih saluran A dan B. Keadaan pin pilih dan pemilihan saluran ditunjukkan pada tabel di bawah ini:

  A	B	Channel Selected
  0	0	Channel 0
  1	0	Channel 1
  0	1	Channel 2
  1	1	Channel 3

   The complete working of a 4:1 MUX using the CD4052 simulation is shown in the video below, the image here shows a snapshot of it.



  Seperti yang Anda lihat pada gambar di atas, pin pemilihan saluran masing-masing adalah 1 dan 0 untuk A dan B. Artinya Saluran 1 yaitu X1 dan Y1 dipilih. Jadi input yang diberikan ke X1 dan Y1 direfleksikan pada pin X dan Y.



  9. Demultiplexer IC 4052



  Setelah memahami apa itu multiplexer, sebaiknya Anda memahami pula tentang apa itu demultiplexer. Sebab, kedua komponen ini kerap disandingkan dan saling berhubungan agar perintah yang dimasukkan oleh operator bisa diteruskan pada komponen komputer lainnya.




  Pada komponen demultiplexer, terdapat satu jalur input dan banyak jalur output. Jalur input inilah yang akan dihubungkan dengan multiplexer.




  Tanpa adanya kedua komponen tersebut, perintah yang dimasukkan oleh operator kemungkinan tidak berjalan dengan lancar, atau minimal sangat lambat. Dengan demikian, komponen itu diperlukan untuk meningkatkan efisiensi dan mengurangi kesalahan.

  Ø  Klasifikasi Demultiplexer

  • 1-16 Demultiplexer (4 Baris)
  • 1-8   Demultiplexer (3 Baris)
  • 1-4   Demultiplexer (2 Baris)
  • 1-2   Demultiplexer (1 Baris)

  Ø  Sirkuit Terpadu Demultiplexing

  IC NO.	FUNGSI	OUTPUT
  74139	Dual 1 : 4 Demux	Output berkebalikan dengan input
  74156	Dual 1 : 4 Demux	Output merupakan open collector
  74138	1 : 8 Demux	Output berkebalikan dengan input
  74154	1 : 16 Demux	Output berkebalikan dengan input
  74159	1 : 16 Demux	Output merupakan open collector dan sama dengan input

  Fungsi Demultiplexer

  Seperti yang sudah Anda ketahui, bahwa Demultiplexer memiliki satu jalur transisi input dan beberapa jalur output. Jalur output tersebut biasanya langsung terhubung dengan komponen penting dalam komputer.




  Dapat disimpulkan bahwa, data berbentuk seri yang berasal dari mux akan dikonstruksi ulang menjadi berbentuk paralel. Kemudian, perintah atau data tersebut diteruskan pada perangkat yang bersangkutan.




  Berikut ini merupakan aplikasi dari demultiplexer:

  · Sistem Komunikasi

  Demultiplexer menerima data dari multiplexer dan mengubahnya menjadi bentuk semula untuk kemudian diteruskan ke komponen komputer yang bersangkutan. Contohnya adalah video, data berupa gambar akan dikirimkan ke monitor, sedangkan suara akan diteruskan ke pengeras suara.

  · Arithmetic Logic Unit (ALU)

  ALU merupakan microprocessor yang berfungsi untuk melakukan perhitungan. Pada bagian ini, demultiplexer menyimpan output dari ALU ke unit penyimpanan atau register.



  Aritmethic Logic Unit / John R. Southern @Flickr

  Komponen multiplexer dan demultiplexer memiliki fungsi yang sangat krusial bagi perangkat komputer. Jika komponen penting ini di komputer Anda mengalami kerusakan, maka bagian lainnya tentu akan sangat terganggu. Bahkan, perintah sederhana seperti menyetel video sekalipun tidak akan terlaksana dengan baik.

  CD4052 as 1:4 Demultiplexer:

      CD4052 dapat digunakan sebagai Demultiplexer 1:4 juga, yaitu dapat mengambil satu input dan menyediakan salah satu dari 4 saluran keluaran berdasarkan pin pilih saluran. Di sini pin input akan menjadi X dan Y. Pin output dapat berupa X0,Y0 atau X1,Y1 atau X2,Y2 atau X3,Y3 berdasarkan nilai yang ditetapkan pada pin A dan B. Kami telah membahas cara memilih saluran menggunakan pin A dan B pada tabel di atas.



      Gambar di atas menunjukkan simulasi CD4052 dalam rangkaian demultiplexer, cara kerja lengkapnya dapat ditemukan di video yang ditautkan di bawah ini. Seperti yang Anda lihat di sini, saluran 2 dipilih dengan menjadikan A sebagai 0 dan B sebagai 1. Dan karenanya input yang diberikan ke pin X dan Y direfleksikan pada pin saluran 2 X2 dan Y2

  10. Relay






  Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.







  Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

  Fitur:

  1. Tegangan pemicu (tegangan kumparan) 5V

  2. Arus pemicu 70mA

  3. Beban maksimum AC 10A @ 250 / 125V

  4. Maksimum baban DC 10A @ 30 / 28V

  5. Switching maksimum

  11. Motor DC







  Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

  Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti









  Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

  12. Lampu






  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

  13. Baterai








             Gambar Baterai




           Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).




  `14. Ground



      Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.

• Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Simbol Transistor NPN BC547

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

h_FE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

h_FE = arus yang dicapai

Rumus dari Transitor adalah :

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Pemberian bias

        Ada beberapa macam rangkaian pemberian bias, yaitu:

 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.

2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor



• OP-AMP

Simbol





Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu



Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu


Inverting Amplifier

 Rumus:

NonInverting

 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang

• Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini :

Gambar Simbol Relay


Kapasitas Pengalihan Maksimum:

Cara Kerja Relay :

1. Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
2. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
3. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.

• Light Emitting Code (LED)

  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya

• Motor DC

     Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Simbol DC Motor :

Cara Kerja Motor DC :

        Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.

Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

• Push Button Switch

Push button switch (saklar tombol dorong) adalah jenis saklar dua posisi yang dapat menghubungkan aliran arus listrik pada saat pengguna menekannya dan memutuskan hubungan listrik tersebut apabila kita melepaskannya.

• Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

• Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

4. Percobaan [Kembali]

A. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

B. Rangkaian Simulasi

• Foto Rangkaian

• Prinsip Kerja

    Jika seseorang ingin memasuki toilet dan berada di dekat pintu toilet, maka sensor pir yang ada di dekat pintu akan mendeteksi keberadaaan orang tersebut atau berlogika 1, sehigga sensor aktif, maka arus dari power supply akan diteruskan ke kaki Vcc sensor, kaki Vout sensor, dan arus diteruskan ke IC multiplexer 4052. Jika kondisi pada input selektif multiplexer A dan inh dihubungkan ke groound, dan B dihubungkan ke power supply, maka output multiplexer akan diambil dari input X2 dan Y2, kemudian dari output X arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,78 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan pintu dan pintu terbuka.

    Setelah orang tersebut masuk, maka di dekat pintu dalam toilet terdapat sensor infrared yang aktif setelah orang tersebut berada didekat sensor. Sensor infrared aktif, maka arus dari power supply akan diteruskan ke kaki Vcc sensor, kaki Vout sensor, dan arus diteruskan ke IC multiplexer 4052. Jika kondisi pada input selektif multiplexer A dan inh dihubungkan ke groound, dan B dihubungkan ke power supply, maka output multiplexer akan diambil dari input X2 dan Y2, kemudian dari output X arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,79 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan pintu dan pintu tertutup. Output dari sensor infrared juga menghidupkan lampu yang ada dalam toilet.

    Setelah orang tersebut berada dalam toilet dan berjalan menuju kloset, maka di dekat kloset terdapat sensor jarak yang mana sensor tersebut akan aktif jika jarak dari sensor ke objek yaitu kurang atau sama dengan 36 cm. Setelah sensor aktif, maka arus dari power supply akan diteruskan keluar dari kaki Vout sensor kemudian menuju detector, pada detector, penguatan yang dihasilan adalah tegangan pada kaki non inverting dikurang dengan tegangan pada kaki inverting kemudian dikali dengan Aol. Dan pada output detector terbaca tegangan yaitu sebesar +13,9 V. Kemudian arus dari detector akan diteruskan menuju multiplexer. Kemudian dari output Y arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,86 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan penutup kloset dan kloset terbuka.

    Setelah orang tersebut selesai, maka terdapat sensor touch di dekat kloset yang akan memepermudah untuk membersihkan dan menutup penutup kloset. Jika sensor touch aktif, maka maka arus dari power supply akan diteruskan ke kaki Vcc sensor, kaki Vout sensor, dan arus diteruskan ke IC multiplexer 4052. Jika kondisi pada input selektif multiplexer A dan inh dihubungkan ke ground, dan B dihubungkan ke power supply, maka output multiplexer akan diambil dari input X2 dan Y2, kemudian dari output Y arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,79 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan penutup kloset dan kloset tertutup dan motor dc yang lain akan menggerakkan pembersih untuk membersihkan kloset.

5. Video [Kembali]

A.VIDEO SIMULASI RANGKAIN

B.VIDEO MERANGKAI RANGKAIAN APLIKASI

6. Link Download [Kembali]

  File Html

  File Rangkaian

  Video penjelasan

  Video merangkai

  Datasheet Diode 1N4007

  Datasheet Relay

  Datasheet Encoder 10 to 4 (IC 74Ls147)

  Datasheet transistor NPN BC547

  Datasheet Buzzer

  Datasheet motor DC

  Datasheet potensiometer

  Datasheet flame sensor

  Datasheet gas sensor

  Datasheet gerbang NOT (IC 7404)

  Datasheet Demultiplexer IC 4556

  Datasheet LED

  Datasheet OP-AMP 741

  Datasheet Resistor

  Datasheet sensor cahaya

  Datasheet sensor suara
